Innledning¶
Gemini TunnelShape er en tilleggsmodul til Gemini Terrain+ for prosjektering, masseberegning og dokumentasjon av skannet tunnel. For prosjektering av tunnel henviser vi til eget kapittel.
Dette avsnittet handler om masseberegning og dokumentasjon.

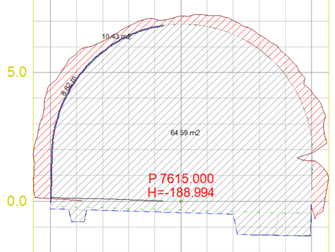

Tunnel-tverrprofil
Når vi skal dokumentere masser i tunnel kan vi bruke følgende fremgangsmåte:
Fremgangsmåte
- Importer målte data
- Importer veg- og tunneldata
- Filtrer og rediger målte data (brukes for å begrense mengden punkt)
- Trianguler punkt mot linje
- Generer tverrprofiler
- Bygg teoretisk tunnel
- Beregn masser (volum/areal)
- Dokumenter eventuelle avvik
- Produser ingeniørtegninger
Import av skannede data håndteres ved hjelp av standard skannformat som LAS og Leica pts. Vi kan også sette opp et generelt brukerdefinert XYZ-format eller bruke KOF.
Til triangulering av skanndata har vi to metoder:
- Triangulering langs linje (Gemini Terrain+)
- 3D-triangulering (SurfaceMaker)
Import/eksport av teoretiske tunnelprofiler dekkes både mot Bever, Novapoint, Leica og Atlas. Typiske utvekslingsformater er IREDES, LandXML og ViaNova XML.
De teoretiske og målte dataene kan vi visualisere med 3D-renderfunksjoner i programmet.

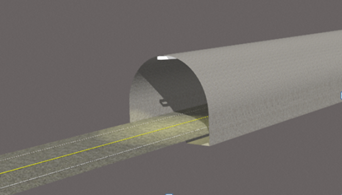

3D-visning av tunnelsprengningsprofil

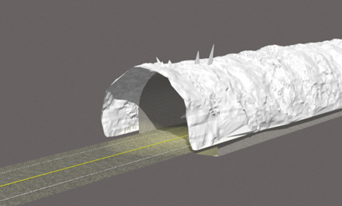

3D-visualisering av skannede tunneldata
Se eksempelsamling for gjennomføring:
