Trekk ut akse eller tyngdepunktslinje fra 3D-objekt¶
Bruk denne dialogen til å trekke ut en akse (senterlinje) eller tyngdepunktslinje fra 3D-objekter i en innsatt IFC-modell, DWG-fil eller triangelnett i applaget.
Hvor finner jeg dialogen?¶
På hurtigmenyen i terrengmodelltegning, velg Verktøy - Trekk ut tyngdepunktslinje fra 3D-objekt...
Metode¶
Velg metode for utrekk:
- Hent ut akse – trekker ut en senterlinje basert på aksemetoden. For rør og lignende objekter vil dette ofte gi det mest forventede resultatet.
- Hent ut senterlinje – trekker ut tyngdepunktslinjen. Denne metoden kan være bedre egnet for mer generelle volumobjekter.
Bruk av dialogen¶
Funksjonen beregner en linje gjennom 3D-objektet og kvaliteten på linjen, det vil si hvor godt den rette linjen passer med 3D-objektet.
Du kan sette et krav til kvaliteten – kun linjer innenfor kravet vil bli lagt på resultatapplaget. Beregnet kvalitet lagres også på attributten CL_Quality.
Opsjoner¶
Automatisk deteksjon av rad – aktiverer automatisk gjenkjenning av rader i objektet.
Omtrentlig radius – angir forventet radius på objektet. Brukes som hjelp i beregningen.
Min punktavstand – minste avstand mellom punkter på den beregnede linjen.
Kvalitetsgrense – maksimalt tillatt avvik mellom linjen og 3D-objektet. Objekter som overskrider grensen inkluderes ikke i resultatapplaget.
Kopier attributter¶
Velg hvilke attributter fra 3D-objektet som skal kopieres til resultatlinjen:
- Alle attributter – kopierer alle attributter fra 3D-objektet.
- Bare attributter som eksisterer i applaget – kopierer kun attributter som finnes i resultatapplaget fra før.
- Ingen attributter – ingen attributter kopieres.
Resultatapplag¶
Velg eller opprett applaget der de beregnede linjene skal legges.

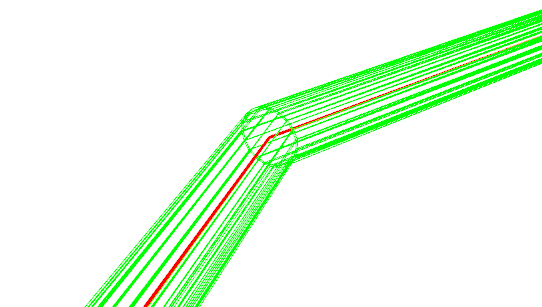

Eksempel på senterlinje med knekk
