Redigere lag i profiler¶

I Gemini Terrain kan du redigere fysiske lag og lag med avanserte snitt på samme måte som du redigerer linjer i applikasjonslag. Redigering kan gjøres både via egenskapsdialogen og ved bruk av grips.

Redigere lag via egenskapsdialogen¶

Dobbeltklikk på laget for å åpne egenskapsdialogen.

Egenskapsdialog for lag i profiler

Egenskapsdialogen for redigering av lag i profiler.

Redigere lag med høyremusklikk¶

Når du peker i tverrprofilet, får du tilgang til disse funksjonene via høyre musetast (hurtigmeny):

Avslutt og lagre
Sett inn punkt
Følg laget
Sorter med klokken om gitt punkt
Sorter mot klokken om gitt punkt
Lukk kontur
Sett inn punkt med udefinert høyde
Sett høyde udefinert
Flytt punkt
Tilføy linjelengde
Hjelpegeometri
Flytt dialogboksen til pekerposisjon

Tips

Hurtigtastene står til høyre i menyen. Det kan være lurt å lære seg disse for å effektivisere arbeidet og unngå mange høyreklikk. Konseptene for hjelpeopsjoner for dynamisk linje, snapping og hjelpelinjer (skjæringsberegninger) er også nyttige når du redigerer data i profilet.

Snap til grid og senterlinjepunkt i tverrprofiler¶

Når du digitaliserer geometri i tverrprofiler, kan du snappe direkte til grid og til senterlinjens 0-punkt. Det gjør det enklere å plassere geometri og opprette hjelpelinjer nøyaktig i tverrsnittet.

Opprette nye fysiske lag¶

Du kan opprette nye fysiske lag direkte fra lengde- og tverrprofilredigeringen. Velg Legg til/Opprett... i det horisontale listefeltet for lagnavn.

Funksjon for å opprette nytt lag i profil.

Forholdet mellom manuelt redigerte profiler og kildedata¶

Advarsel

Når du gjør manuelle redigeringer i profilet, må du være klar over at disse er uavhengig av modellen de er blitt generert fra. Det er ingen kobling mellom grunnlagsdataene i applikasjonslaget og de genererte profilene i SFI-modellen. Hvis du genererer profiler på nytt, blir eventuelle manuelle redigeringer overskrevet.

For å unngå utilsiktet overskriving av profilredigeringer kan du låse profiler for manuelle SFI-modeller. Låste profiler påvirkes ikke av profilgeneratoren. Det samme gjelder for bygging av teoretiske lag.

Velg Lås på via høyre musetast i listen over profiler.

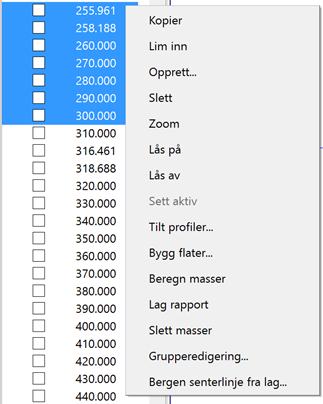

Låsing av profil

Låsing av profil med høyreklikk.

Merk

Denne funksjonaliteten er kun aktiv for SFI-modeller med manuell beregningsmetode. I vegprosjekt med automatisk beregningsmetode bygger profilgeneratoren automatisk lagene på nytt.

Grupperedigering¶

Bruk Grupperedigering... når du ønsker å utføre en operasjon på flere profiler og lag i samme arbeidsgang.

Redigering av teoretiske lag¶

Så langt er kun fysiske lag omtalt. Når entreprenøren dokumenterer veger, grøfter og tunneler, bygger han også teoretiske lag i profilet. Teoretiske lag kan redigeres på samme måte som fysiske lag. Typiske entreprenøroppgaver er nærmere beskrevet i eget avsnitt.
