Avanserte innstillinger for lag¶
Bruk denne dialogen til å konfigurere avanserte innstillinger for lag i massetyper.
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper... - Massetyper - Rediger massetype - Avanserte innstillinger.
Juster lag¶
Offset¶
Dette valget justerer høydene i laget med offset-verdien.
Bruk det blant annet til å beregne gjennomgående lengder for ulike dybder i grøfter.
Eksempel
Beregn lengden der grøften ligger i dybdeintervallet 0–1 m.
Blå linje = Dybdeintervall 0–1 m, A = Jord, B = Fjell
Massetypen defineres slik:
Flateutvalg¶
Avgrens laget ved å oppgi hvilke flater som skal inkluderes i beregningen. Skriv inn en tekststreng for de aktuelle flatene.
Eksempel
| Streng | Beskrivelse |
|---|---|
| (-5.1),(5.1) | Arealet til flatene -5.1 og 5.1 (kun disse to flatene) |
| (-5.1:5.1) | Areal fra og med -5.1 til og med 5.1 (inkludert alle flatene mellom) |
| (-6.2),(-4.1:4.1),(6.2) | Areal til flate -6.2, fra og med -4.1 til og med 4.1 inkludert alle flatene mellom, og flate 6.2 |
Kategori¶
Dette valget er aktuelt for tunnelkonturer. Bruk det hvis du ønsker å bruke deler av en lukket kontur i sammensatte lag eller massetyper. Forutsetningen er at du har lagt inn type for punktene i konturen.
Eksempel

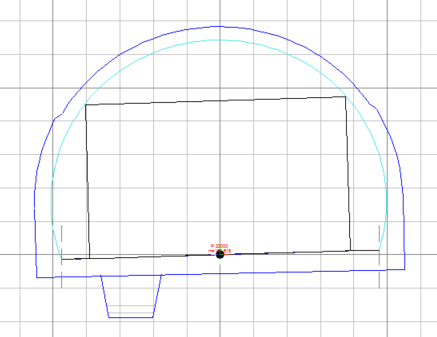

I den lukkede sprengningskonturen er flatene i sålen kodet med type Såle.

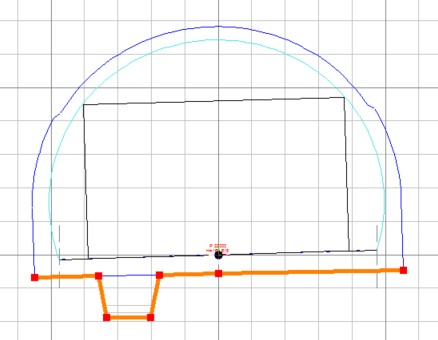

Ved å velge såle under kategori i avanserte innstillinger for laget, vil kun disse flatene bli brukt i beregningen av det sammensatte laget.
Du kan da lage et sammensatt lag med såle og grøft.
Prioritet¶
Noen ganger er det nødvendig å sette en prioriteringsrekkefølge på lagene for å få beregningen til å gå opp.
Du kan for eksempel ha et lag med innmålt fjell og et lag med antatt fjell i listen for Fra lag. I dette tilfellet ønsker du å beregne fra innmålt fjell, uavhengig av om laget er lavere eller høyere enn laget med antatt fjell. Dersom laget med innmålt fjell ikke finnes i et område, eller det mangler data i et profil, skal massetypen beregnes mot laget med antatt fjell. Løsningen er å sette prioritet 1 på laget med innmålt fjell.
Andre valg¶
Obligatorisk (lag må eksistere i profil)¶
Bestem at laget må eksistere i profilet for at massetypen skal beregnes. Valget markeres med en M bak laget, for eksempel Fys. 1:Jord (M).
Klipp områder hvor laget er udefinert¶
Massetypen beregnes kun der dette laget eksisterer. Valget markeres med en C bak laget, for eksempel Fys. 1:Jord (C).
Klipp områder hvor laget er definert¶
Massetypen beregnes ikke der dette laget er definert. Valget markeres med CD bak laget, for eksempel Fys. 1:Jord (CD).
Sett motsatt høyest/lavest¶
Når du har flere Fra lag (eller Til lag), må du ta stilling til om Lavest eller Høyest skal gjelde. I noen tilfeller er det nødvendig å behandle noen av Fra lagene (eller Til lagene) som en gruppe og gjøre den motsatte vurderingen blant disse først. Når valget er aktivt for et lag, markeres det med en * i listen for Fra lag (eller Til lag).
Dette valget kan være vanskelig å forklare med ord, men et eksempel kan belyse dette bedre.
Eksempel
A = Overflatelag, B = Fundamentlag, C = Jord, D = Fjell
Massetypen defineres slik:
Restriksjonslag hvis det eksisterer i profil¶
Hvis laget eksisterer i profilet, brukes det som et restriksjonslag. Valget markeres med en R bak laget, for eksempel Fys. 1:Jord (R).
Snu retning på laget¶
Positiv retning i et lag er fra venstre mot høyre, der punktene er sortert. Bruk dette valget til å snu retningen på laget. Det brukes blant annet i forbindelse med massetyper for tunnel. Valget markeres med en strek - bak laget, for eksempel Fys. 1:Jord (-).
Forhåndsvisning¶
Dialogen har forhåndsvisning også for avanserte innstillinger.
Når du endrer parametere, oppdateres resultatet direkte i tverrprofilet. Du ser dermed umiddelbart hvordan endringene påvirker massetypene.
Fordeler¶
- Direkte visuell tilbakemelding på endringer
- Enklere å finjustere avanserte parametere
- Mindre behov for å lukke dialogen for å kontrollere resultatet
