Avancerade inställningar för lager¶
Använd denna dialog för att konfigurera avancerade inställningar för lager i masstyper.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper... - Masstyper - Redigera masstyp - Avancerade inställningar.
Justera lager¶
Offset¶
Detta val justerar höjderna i lagret med offset-värdet.
Använd det bland annat för att beräkna genomgående längder för olika djup i diken.
Exempel
Beräkna längden där diket ligger i djupintervallet 0–1 m.
Blå linje = Djupintervall 0–1 m, A = Jord, B = Berg
Masstypen definieras så här:
Ytval¶
Avgränsa lagret genom att ange vilka ytor som ska inkluderas i beräkningen. Skriv in en textsäng för de aktuella ytorna.
Exempel
| Sträng | Beskrivning |
|---|---|
| (-5.1),(5.1) | Arealen till ytorna -5.1 och 5.1 (endast dessa två ytor) |
| (-5.1:5.1) | Areal från och med -5.1 till och med 5.1 (inklusive alla ytor mellan) |
| (-6.2),(-4.1:4.1),(6.2) | Areal till yta -6.2, från och med -4.1 till och med 4.1 inklusive alla ytor mellan, och yta 6.2 |
Kategori¶
Detta val är aktuellt för tunnelkonturer. Använd det om du önskar använda delar av en sluten kontur i sammansatta lager eller masstyper. Förutsättningen är att du har lagt in typ för punkterna i konturen.
Exempel

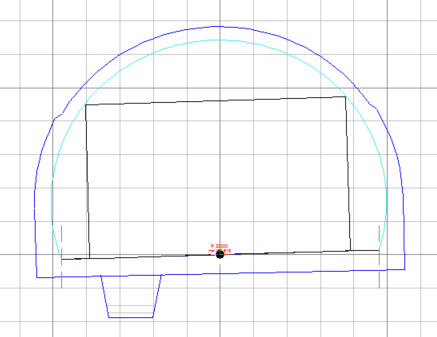

I den slutna sprängningskonturen är ytorna i sulan kodade med typ Sula.

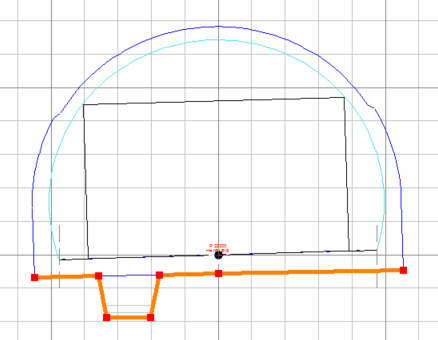

Genom att välja sula under kategori i avancerade inställningar för lagret, kommer endast dessa ytor att användas i beräkningen av det sammansatta lagret.
Du kan då skapa ett sammansatt lager med sula och dike.
Prioritet¶
Ibland är det nödvändigt att sätta en prioriteringsordning på lagren för att få beräkningen att stämma.
Till exempel kan du ha ett lager med inmätt berg och ett lager med antaget berg i listan för Från lager. I detta fall önskar du beräkna från inmätt berg, oberoende av om lagret är lägre eller högre än lagret med antaget berg. Om lagret med inmätt berg inte finns i ett område, eller det saknas data i en profil, ska masstypen beräknas mot lagret med antaget berg. Lösningen är att sätta prioritet 1 på lagret med inmätt berg.
Andra val¶
Obligatorisk (lager måste existera i profil)¶
Bestäm att lagret måste existera i profilen för att masstypen ska beräknas. Valet markeras med en M bakom lagret, till exempel Fys. 1:Jord (M).
Klipp områden där lagret är odefinierat¶
Masstypen beräknas endast där detta lager existerar. Valet markeras med en C bakom lagret, till exempel Fys. 1:Jord (C).
Klipp områden där lagret är definierat¶
Masstypen beräknas inte där detta lager är definierat. Valet markeras med CD bakom lagret, till exempel Fys. 1:Jord (CD).
Sätt motsatt högst/lägst¶
När du har flera Från lager (eller Till lager) måste du ta ställning till om Lägst eller Högst ska gälla. I vissa fall är det nödvändigt att behandla några av Från lagren (eller Till lagren) som en grupp och göra den motsatta bedömningen bland dessa först. När valet är aktivt för ett lager markeras det med en * i listan för Från lager (eller Till lager).
Detta val kan vara svårt att förklara med ord, men ett exempel kan belysa detta bättre.
Exempel
A = Överytelager, B = Fundamentlager, C = Jord, D = Berg
Masstypen definieras så här:
Restriktionslager om det existerar i profil¶
Om lagret existerar i profilen, används det som ett restriktionslager. Valet markeras med en R bakom lagret, till exempel Fys. 1:Jord (R).
Vänd riktning på lagret¶
Positiv riktning i ett lager är från vänster mot höger, där punkterna är sorterade. Använd detta val för att vända riktningen på lagret. Det används bland annat i samband med masstyper för tunnel. Valet markeras med ett streck - bakom lagret, till exempel Fys. 1:Jord (-).
Förhandsvisning¶
Dialogen har förhandsvisning även för avancerade inställningar.
När du ändrar parametrar uppdateras resultatet direkt i tvärsektionen. Du ser därmed omedelbart hur ändringarna påverkar masstyperna.
Fördelar¶
- Direkt visuell återkoppling på ändringar
- Enklare att finjustera avancerade parametrar
- Mindre behov av att stänga dialogen för att kontrollera resultatet
