IFC¶
Använd denna dialog för att definiera projektnollpunkten för BIM-projektet, det vill säga de kartkoordinater som IFC-origo motsvarar, och för att styra hur Gemini Terrain exporterar data till IFC.
Var hittar jag dialogen?¶
På verktygsfältet välj ikonen för Inställningar Gemini Terrain - Projekt - IFC.
Kartkoordinater för nollpunkt i BIM-projektet¶
Projektnollpunkten är den kartkoordinat som IFC-origo (0,0,0) motsvarar. Programmet använder den både vid insättning och vid export av IFC-filer.
| Fält | Beskrivning |
|---|---|
| Öst | ÖST-koordinat för projektnollpunkten. |
| Nord | NORD-koordinat för projektnollpunkten. |
| Höjd | Höjd för projektnollpunkten. |
Värdena kan du mata in manuellt, eller hämta från kartan med Peka. Observera att 3D-snappning måste vara aktiv för att höjd ska tas med (verktygsfältet nere till vänster).
Insättning av IFC-modeller¶
Programmet använder projektnollpunkten vid insättning av IFC-filer som är definierade i förhållande till ett IFC-origo. Innan du sätter in IFC-modellen med Lägg till måste du därför mata in projektnollpunkten i Inställningar Gemini Terrain - Projekt - Allmänt för att få korrekt placering (annars hamnar den gärna relativt till 0,0).
Observera
Om IFC-origo inte är angivet används origo för alla terrängmodeller. Normalt är detta 0,0 och har ingen betydelse.
A = Projektnollpunkt
IFC-modeller med endast internt origo i modellen måste du placera manuellt med dynamisk placering, eller georeferera med funktionen Georeferera modell... som du hittar på kontextmenyn till modeller.
Information
Se Georeferera modell för en närmare beskrivning av georeferering.
Georefererade IFC-modeller¶
När du sätter in en georefererad IFC-modell får du upp en dialog med georeferensinformationen (IfcProjectedCRS och IfcMapConversion):
- IfcProjectedCRS.Name = EPSG-kod (anger kombinationen av geodetiskt datum, projektion och höjddatum)
- IfcMapConversion.Eastings = ÖST-koordinat
- IfcMapConversion.Northings = NORD-koordinat
- IfcMapConversion.OrthogonalHeight = HÖJD
Projektnollpunkt i Inställningar Gemini Terrain - Projekt - Allmänt används inte om IFC-modellen är georefererad. Filen kommer då att placera sig i enlighet med georeferensinformationen, där IfcMapConversion kan vara 0,0,0 eller ha en projektnollpunkt.
Export till IFC¶
Inställningarna nedan används när du exporterar data med Fil - Export - IFC. Exporten skapar en IfcProject och en IfcSite, och lägger elementen direkt under byggarbetsplatsen:
Information
Du kan läsa mer om hur applikationslager och attribut mappas till IFC i användarmanualen.
Namn på projekt och byggarbetsplats¶
| Fält | Beskrivning |
|---|---|
| Namn på exporterat projekt (IfcProject) | Namnet som används på IfcProject i exportfilen. Om fältet är blankt använder programmet projektnamn och beskrivning från den allmänna egenskapsdialogrutan. |
| Namn på exporterad byggarbetsplats (IfcSite) | Namnet som används på IfcSite i exportfilen. Gemini-map är standardnamn (för bakåtkompatibilitet). |
Koordinater och innehåll i exportfilen¶
Värdena för projektnollpunkten dras från objektens koordinater vid export till IFC. Utan ett definierat IFC-origo (0,0,0) får du kartkoordinater i filen.
| Val | Beskrivning |
|---|---|
| Exportera kartkoordinater | Skriver kartkoordinater i filen även om projektnollpunkten är definierad. Av som standard. |
| Exportera insatta IFC-filer | Tar med IFC-modeller som är insatta i projektet, utöver Gemini-data. Av som standard. |
Attribut och propertyset¶
Du kan också ställa in hur olika attribut från schemat ska exporteras, och vilka propertyset de hamnar i.
| Val | Beskrivning |
|---|---|
| Exportera beskrivning som del av attributvärdena | Lägger beskrivningen till själva värdet vid export. Se förklaringen nedan. |
| Exportera applagergeometri med PSet-namn | Tar med geometriattribut från applikationslagret, till exempel Längd, Område och Volym. Standardnamnet är Ter_Qto_Geometry. |
| Exportera attribut på rotnivå med PSet-namn | Tar med attribut som ligger på rotnivå, det vill säga attribut som inte tillhör en grupp i schemat. Standardnamnet är Attributter. |
| Exportera attribut på gruppnivå med PSet-prefix | Tar med grupperna i schemat. Prefixet placeras framför namnet på PSet-grupperna, och kan vara tomt (standard). |
Namn och prefix används för att undvika namnkonflikter med standard IFC-PSet.
Observera
PSet står för Property Set i IFC och används för att organisera egenskaper i logiska grupper.
Om beskrivning som del av attributvärdena¶
Normalt placeras beskrivningar för attributvärden (som S_FCODE) i ett beskrivnings-/specifikationsfält separat från själva värdet. Men de flesta IFC-visare ignorerar beskrivningsfältet och visar användaren bara koden. Med detta val kan du bestämma om beskrivningen ska läggas till värdet vid export.
Kontraktspostnummer¶
Varning
Denna funktion är deaktiverad från version 19.0.1.
Använd inställningarna här för att koppla relevanta delar i kontraktet med attribut så som de visas i Gemini Terrain, för att kunna visa relevanta kontraktsposter i Gemini 3D Field. I exemplet ska fälten Plats och Process fyllas i, men detta kommer att variera mellan kontrakt. Programmet kommer själv att be om de relevanta postnummerdelarna.
Exempel

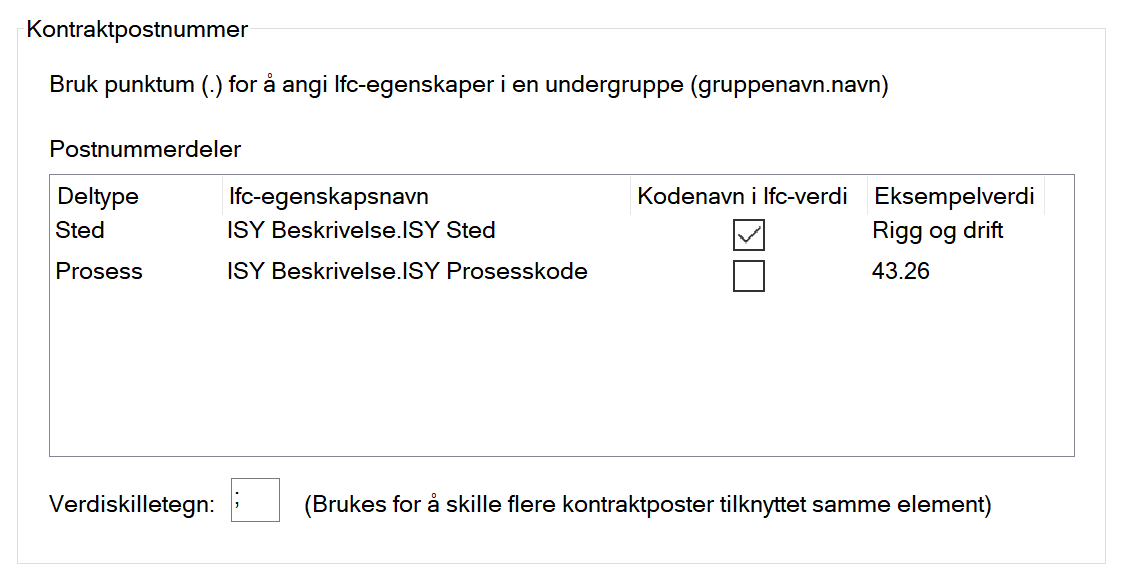

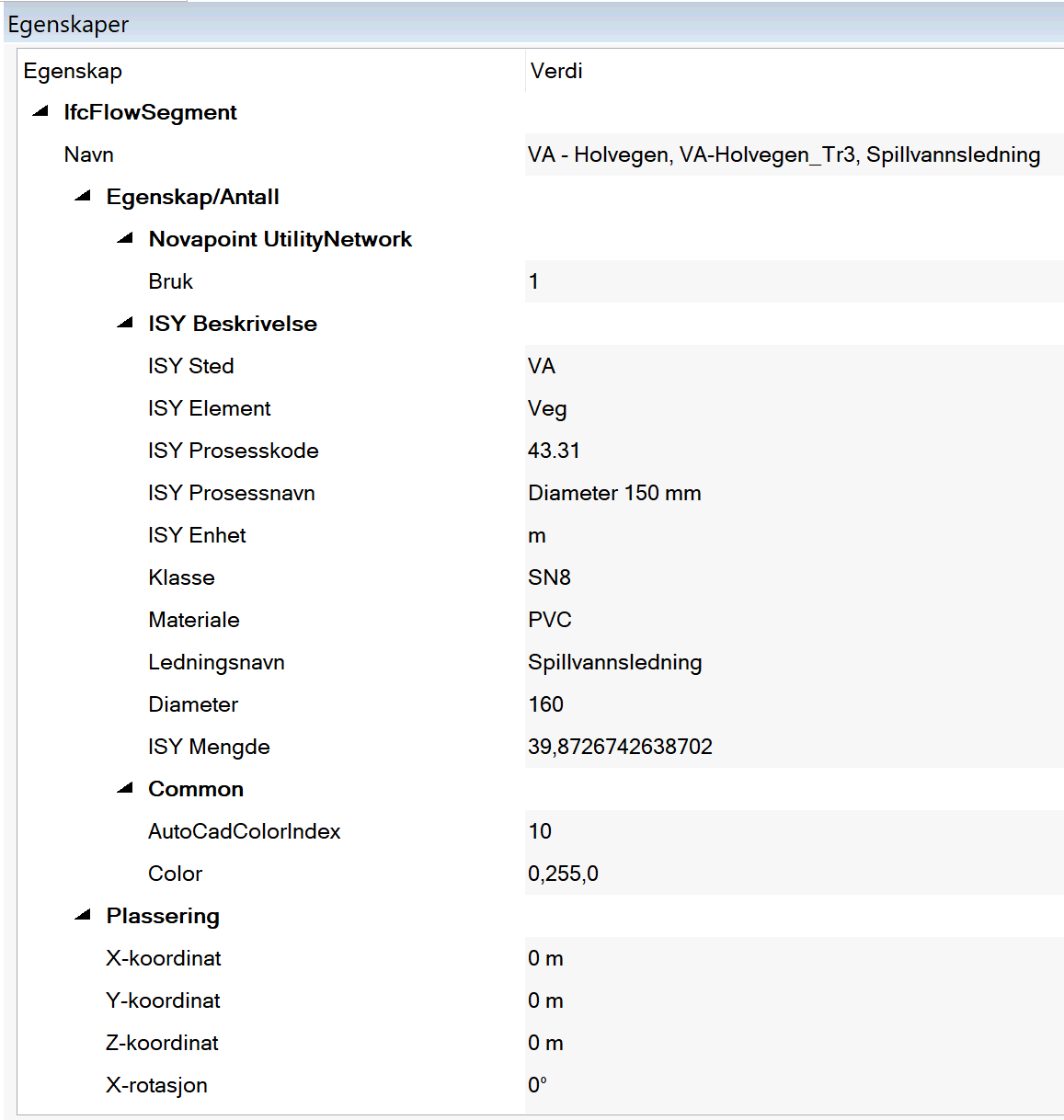

Exemplet nedan visar hur en sådan koppling kan se ut. Här önskar vi att hämta ut ISY Plats och ISY Processkod. Eftersom dessa ligger under egenskapen ISY Beskrivning måste du använda syntaxen som anges på det andra bildet.

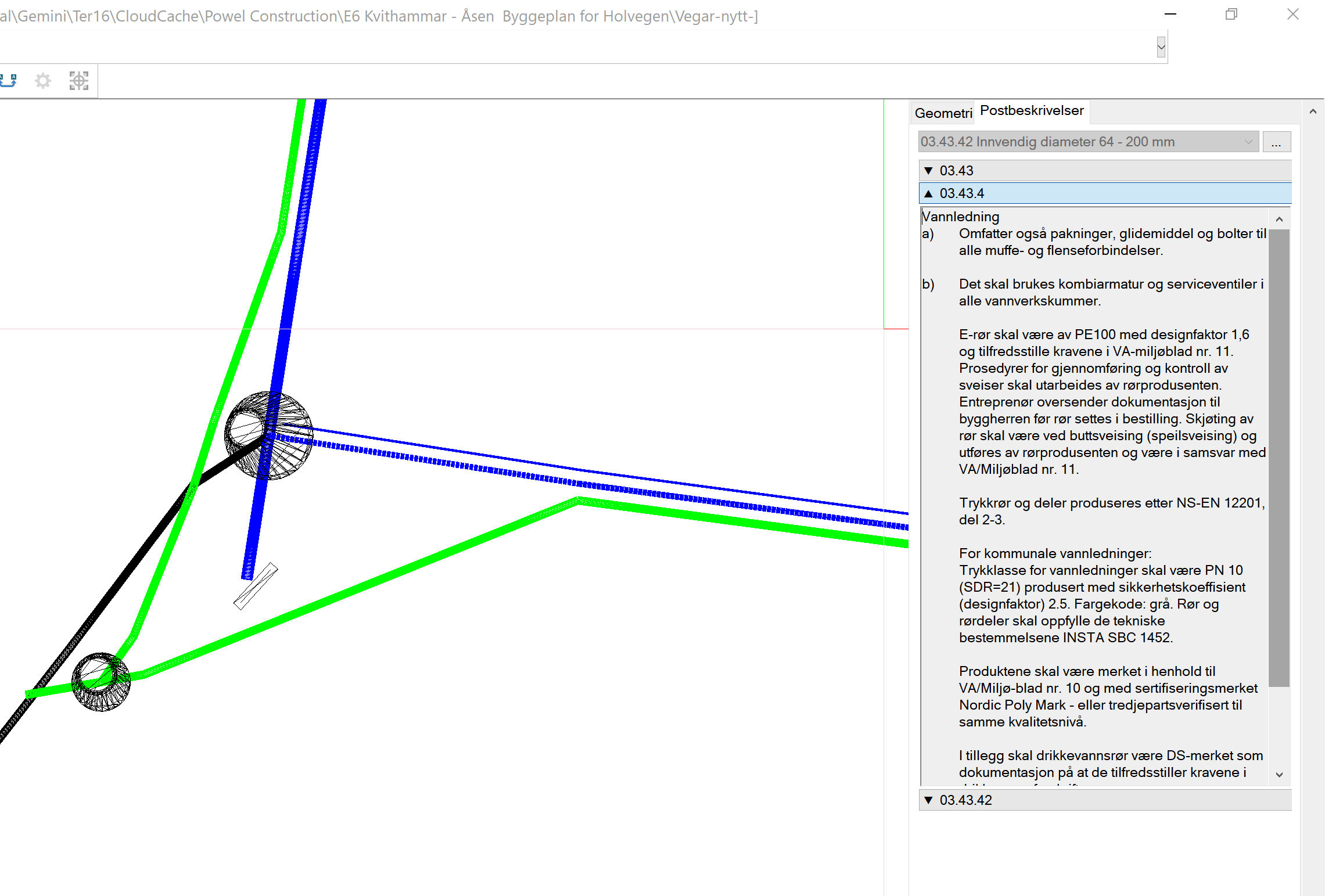

Resultatet i Gemini 3D Field blir att kontraktet dyker upp som en egen flik för IFC-element:
Observera
Metoden som beskrivs fungerar även för DWG-filer.
