IFC¶
Bruk denne dialogen til å definere prosjektnullpunktet for BIM-prosjektet, det vil si kartkoordinatene som IFC-origo tilsvarer, og til å styre hvordan Gemini Terrain eksporterer data til IFC.
Hvor finner jeg dialogen?¶
På verktøylinjen velg ikonet for Innstillinger Gemini Terrain - Prosjekt - IFC.
Kartkoordinater for nullpunkt i BIM-prosjektet¶
Prosjektnullpunktet er den kartkoordinaten som IFC-origo (0,0,0) tilsvarer. Programmet bruker det både ved innsetting og ved eksport av IFC-filer.
| Felt | Beskrivelse |
|---|---|
| Øst | ØST-koordinat for prosjektnullpunktet. |
| Nord | NORD-koordinat for prosjektnullpunktet. |
| Høyde | Høyde for prosjektnullpunktet. |
Verdiene kan du taste inn manuelt, eller hente fra kartet med Pek. Merk at 3D-snapping må være aktiv for at høyde skal tas med (verktøylinjen nede til venstre).
Innsetting av IFC-modeller¶
Programmet bruker prosjektnullpunktet ved innsetting av IFC-filer som er definert i forhold til et IFC-origo. Før du setter inn IFC-modellen med Legg til må du derfor legge inn prosjektnullpunktet i Innstillinger Gemini Terrain - Prosjekt - Generelt for å få korrekt plassering (ellers havner den gjerne relativt til 0,0).
Merk
Hvis IFC-origo ikke er angitt, brukes origo for alle terrengmodeller. Normalt er dette 0,0 og har ingen betydning.
A = Prosjektnullpunkt
IFC-modeller med kun internt origo i modellen må du plassere manuelt med dynamisk plassering, eller georeferere med funksjonen Georeferer modell... som du finner på kontekst-menyen til modeller.
Informasjon
Se Georeferer modell for nærmere beskrivelse av georeferering.
Georefererte IFC-modeller¶
Når du setter inn en georeferert IFC-modell får du opp en dialog med georeferanseinformasjonen (IfcProjectedCRS og IfcMapConversion):
- IfcProjectedCRS.Name = EPSG-kode (angir kombinasjonen av geodetisk datum, projeksjon og høydedatum)
- IfcMapConversion.Eastings = ØST-koordinat
- IfcMapConversion.Northings = NORD-koordinat
- IfcMapConversion.OrthogonalHeight = HØYDE
Prosjektnullpunkt i Innstillinger Gemini Terrain - Prosjekt - Generelt blir ikke brukt hvis IFC-modellen er georeferert. Filen vil da plassere seg i tråd med georeferanseinformasjonen, hvor IfcMapConversion kan være 0,0,0 eller ha et prosjektnullpunkt.
Eksport til IFC¶
Innstillingene under brukes når du eksporterer data med Fil - Eksport - IFC. Eksporten lager én IfcProject og én IfcSite, og legger elementene direkte under byggeplassen:
Informasjon
Du kan lese mer om hvordan applikasjonslag og attributter mappes til IFC i brukermanualen.
Navn på prosjekt og byggeplass¶
| Felt | Beskrivelse |
|---|---|
| Navn på eksportert prosjekt (IfcProject) | Navnet som brukes på IfcProject i eksportfilen. Dersom feltet er blankt bruker programmet prosjektnavn og beskrivelse fra den generelle egenskapsdialogen. |
| Navn på eksportert byggeplass (IfcSite) | Navnet som brukes på IfcSite i eksportfilen. Gemini-map er standardnavn (for bakoverkompatibilitet). |
Koordinater og innhold i eksportfilen¶
Verdiene for prosjektnullpunktet blir trukket fra objektenes koordinater ved eksport til IFC. Uten et definert IFC-origo (0,0,0) får du kartkoordinater i filen.
| Valg | Beskrivelse |
|---|---|
| Eksporter kartkoordinater | Skriver kartkoordinater i filen selv om prosjektnullpunktet er definert. Av som standard. |
| Eksporter innsatte IFC-filer | Tar med IFC-modeller som er satt inn i prosjektet, i tillegg til Gemini-dataene. Av som standard. |
Attributter og propertysets¶
Du kan også stille inn hvordan ulike attributter fra skjemaet skal eksporteres, og hvilke propertysets de havner i.
| Valg | Beskrivelse |
|---|---|
| Eksporter beskrivelse som del av attributtverdiene | Legger beskrivelsen til selve verdien under eksport. Se forklaring under. |
| Eksporter applag geometri med Pset navn | Tar med geometriattributter fra applikasjonslaget, for eksempel Lengde, Område og Volum. Standardnavn er Ter_Qto_Geometry. |
| Eksporter attributter på rot-nivå med Pset navn | Tar med attributter som ligger på rot-nivå, det vil si attributter som ikke tilhører en gruppe i skjemaet. Standardnavn er Attributter. |
| Eksporter attributter på gruppenivå med Pset prefix | Tar med gruppene i skjemaet. Prefikset settes foran navnet på PSet-gruppene, og kan være tomt (standard). |
Navn og prefiks brukes for å unngå navnekonflikt med standard IFC-PSet.
Merk
PSet står for Property Set i IFC og brukes til å organisere egenskaper i logiske grupper.
Om beskrivelse som del av attributtverdiene¶
Normalt sett legges beskrivelser for attributtverdier (som S_FCODE) i et beskrivelses-/spesifikasjonsfelt separat fra selve verdien. Men de fleste IFC-viewere ignorerer beskrivelsesfeltet og viser brukeren bare koden. Med dette valget kan du bestemme om beskrivelsen skal legges til verdien under eksport.
Kontraktpostnummer¶
Advarsel
Denne funksjonen er deaktivert fra versjon 19.0.1.
Bruk innstillingene her for å koble relevante deler i kontrakten med attributter slik de vises i Gemini Terrain, for å kunne vise relevante kontraktposter i Gemini 3D Field. I eksempelet skal feltene Sted og Prosess fylles ut, men dette vil variere mellom kontrakter. Programmet vil selv be om de relevante postnummerdelene.
Eksempel

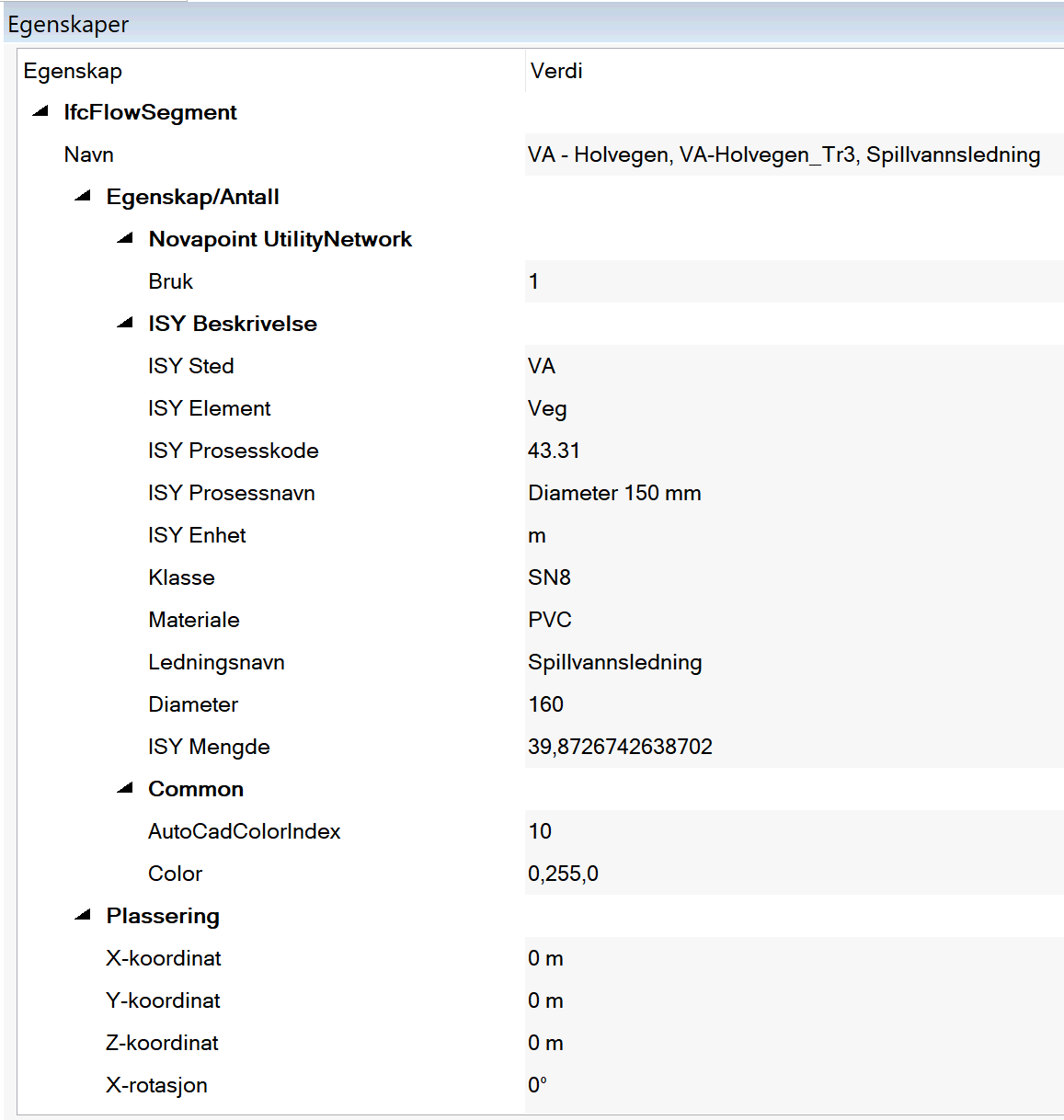

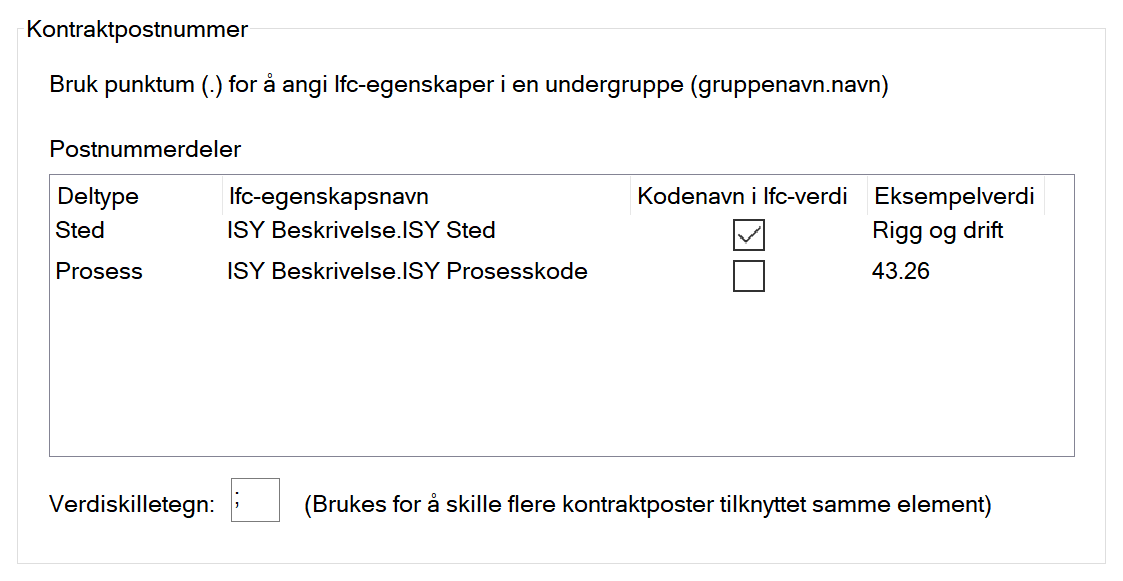

Eksempelet under viser hvordan en slik kobling kan se ut. Her ønsker vi å hente ut ISY Sted og ISY Prosesskode. Siden disse ligger under egenskapen ISY Beskrivelse må du bruke syntaksen som angitt på det andre bildet.

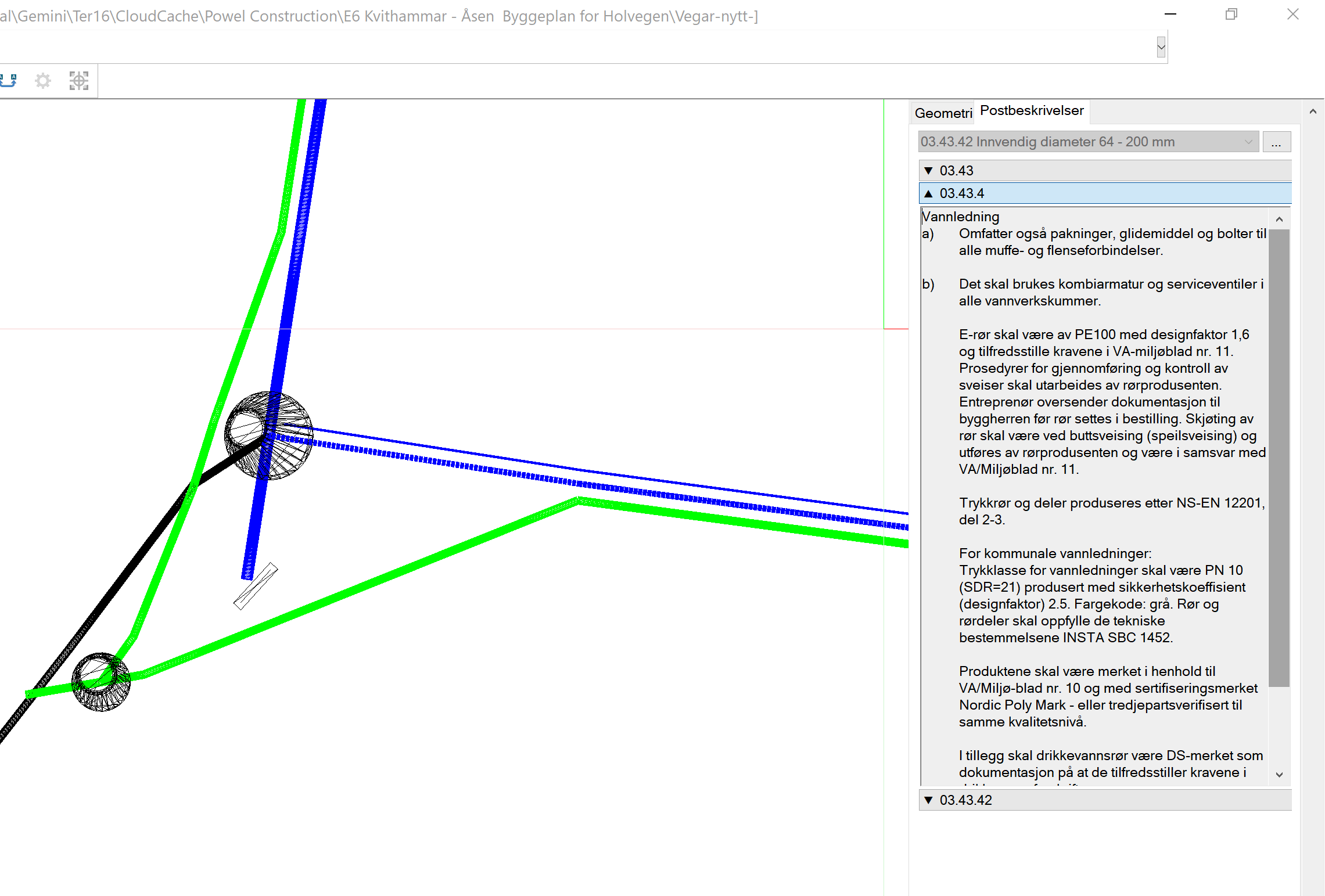

Resultatet i Gemini 3D Field blir at kontrakten dukker opp som en egen fane for IFC-elementer:
Merk
Metoden som beskrives fungerer også for DWG-filer.
