Masseberegning¶

Gemini Terrain benytter tverrprofilmetoden for beregning av veger. Denne metoden er nærmere beskrevet i Tverrprofilmetoden. Dette kapittelet tar for seg massebalanse og de forhåndsdefinerte massetypene for veg.

Korreksjonsfaktorer¶

For å oppnå et beregningsresultat som ligger så nær virkeligheten som mulig, må du korrigere de beregnede massene for faktorer som masseutvidelse ved sprengning av fjell og svinn ved uttak, transport og utlegging.

Korreksjonsfaktorer for masseberegninger

Figur: Korreksjonsfaktorer for masseberegninger

Massebalanse¶

I prosjekteringsfasen er det viktigst å beregne massebalansen. Massebalansen beregnes ved å sammenligne massebehovet (prosjekterte anbrakte masser) med tilgjengelige masser (prosjekterte faste masser) i veglinjen.

Det er vanlig å fremstille massene grafisk med et stolpediagram (massediagram). Stolpens høyde bestemmes av beregnet volum (\(V = A \cdot L\)). Volumet angis som enhetsmasse eller som prosjekterte anbrakte masser (pam³).

Massediagram¶

Massediagram som viser massebalansen

Figur: Stolpediagram som viser massebalansen

Informasjon

Akkumulert massebalanse, det vil si summen av alle masser fra vegens start til stedet volumet er avsatt på kurven, gir en bedre oversikt.

Akkumulert massebalanse (masseprofil)¶

Grafisk fremstilling av akkumulert massebalanse

Figur: Grafisk fremstilling av akkumulert massebalanse

Predefinerte massetyper¶

Gemini Terrain inneholder forhåndsdefinerte massetyper for automatisk veg. Massetypene er beskrevet med skisser nedenfor.

Beskrivelse	Enhet	Merknad
Skjæring jord	Volum
Matjord	Volum
Matjord fylling	Volum
Skjæring fjell	Volum
Dypsprengning	Volum
Flåsprengning	Flåareal
Fylling	Volum
Bakkeplanering ved masseutskiftning	Volum
Masseutskiftning	Volum
Vegdekke	Areal skrå
Vegdekke	Volum
Bærelag	Areal skrå
Bærelag	Volum
Forsterkningslag	Areal skrå
Forsterkningslag	Volum
Jordskjæring	Areal skrå
Fjellskjæring	Areal skrå
Fylling	Areal skrå

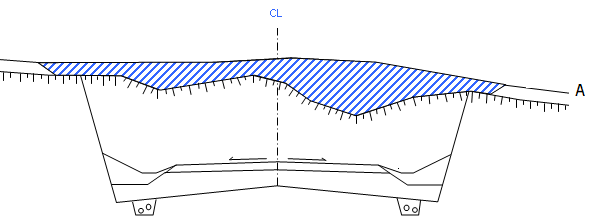

Skjæring jord¶

Skisse: skjæring i jord

Figur: A = Jord

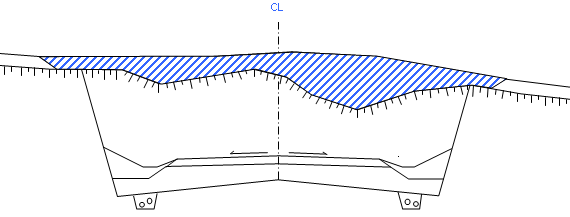

Matjord¶

Skisse: matjord

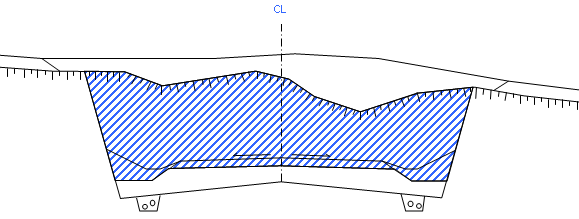

Skjæring fjell¶

Skisse: skjæring i fjell

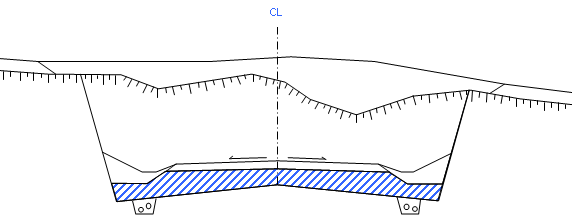

Dypsprengning¶

Skisse: dypsprengning

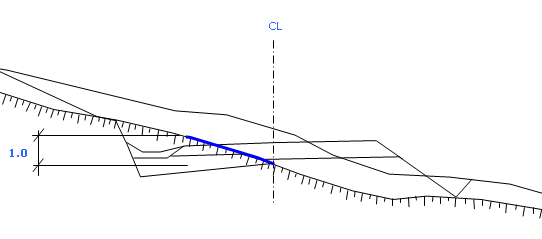

Flåsprengning¶

Skisse: flåsprengning

Fylling¶

Skisse: fylling

Neste steg¶

Når massene er beregnet, kan du eksportere vegmodellen til felt. Se den samlede arbeidsprosessen for vegprosjektering.
