Kombiner triangelnett

Bruk denne dialogen til å beregne skjæringer mellom triangelnett.

Hvor finner jeg dialogen?

På verktøyboksen, velg ikonet Kombiner triangelnett...

Bruk av dialogen

Resultatet kan være:

• Volum
• Areal
• Kombinert flate

Når du definerer en beregning, er fremgangsmåten den samme, men valgene varierer noe avhengig av hvilken beregningsmetode du velger.

Nedenfor er fremgangsmåten for Volum beskrevet.

Fremgangsmåte

1. Velg Beregn mengder fra triangelnett... på verktøysettet.
2. Velg beregningsmetode Volum.
3. Velg eventuelt et restriksjonslag (triangelnett eller polygon) for å avgrense beregningen.
4. Merk aktuelt triangelnett for Fra lag og trykk Legg til >>. Lagene kan merkes både i listen for triangelnett eller ved å velge Lokaliser... og merke ett eller flere lag direkte i modellen. Huk av for Høyest eller Lavest hvis du har flere fra-lag.
5. Merk aktuelt triangelnett for Til lag og trykk Legg til >>. Lagene kan merkes både i listen for triangelnett eller ved å velge Lokaliser... og merke ett eller flere lag direkte i modellen. Huk av for Høyest eller Lavest hvis du har flere til-lag.
6. Velg hvilket applikasjonslag resultatet skal legges på.
7. Trykk OK for å utføre beregningen.

Tips

Prøv ut de ulike valgene i funksjonen. Det er bare å slette resultatet hvis det ikke blir som forventet, og prøve på nytt.

Prioritering av lag

I Kombiner triangelnett kan du angi prioritet for lag. Dette er nyttig når flere lag representerer samme type data, men har ulik dekning eller kvalitet.

Fremgangsmåte

1. Marker lagene som skal brukes.
2. Åpne Kombiner triangelnett.
3. Velg Volum beregning.
4. Sett Fra lag til for eksempel fjell-lagene.
5. Sett Til lag til jord-lagene.
6. Angi Prioritet for lagene.

Lag med høyere prioritet brukes først i områder der de finnes. Andre lag brukes automatisk i områder uten dekning.

Separate volum- og arealberegninger for flere trianglenett

Når du bruker Kombiner triangelnett til volum- eller arealberegning, kan det hende at lagene inneholder flere trianglenett.

Standard oppførsel

Som standard vil flere trianglenett i Fra lag eller Til lag bli slått sammen til ett trianglenett før beregningen utføres. Sammenslåingen følger valgt regel, for eksempel:

• Highest

• Lowest

Dette gir én samlet beregning basert på de kombinerte trianglenettene.

I noen tilfeller ønsker du å beregne volum eller areal for hvert trianglenett individuelt.

Ved å velge Separat i stedet for å slå sammen trianglenettene, utfører programmet en egen beregning for hvert trianglenett.

Resultat

• Hvert trianglenett får sin egen volum- eller arealberegning

• Resultatene vises separat, i stedet for én samlet verdi

Dette er spesielt nyttig når du arbeider med flere delområder eller når hvert trianglenett representerer et eget volum som skal analyseres separat.

Eksempler

Volum

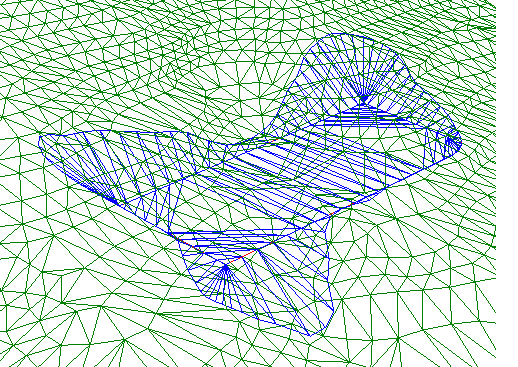

Skjæringsvolum beregnet fra to triangelnett som skjærer hverandre

Etter beregning får du et eksakt volum-triangelnett

Kombinert flate

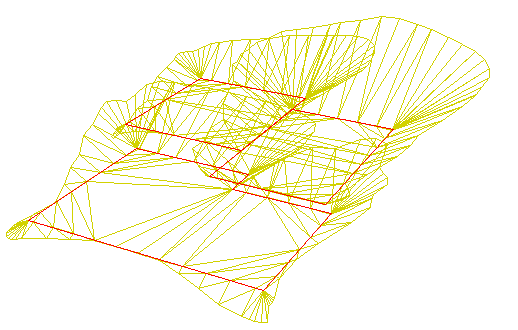

I dette eksempelet har vi tre triangelnett med forskjellig høyde for grunnflaten (markert med rødt polygon), og hvor alle grunnflatene har sideflater som skjærer med terrenget.

Etter beregning får du en ny kombinert flate for laveste nivå.

Rendert resultat

Merk

Merk at det kun er resultatet som blir lagt på resultat-applikasjonslaget. Selve beregningsoppsettet blir ikke tatt vare på.

Prioritet i volumberegning

Et typisk eksempel er når et landmålt lag kun dekker deler av området, mens et annet lag dekker hele området. Ved å gi det landmålte laget høyere prioritet, vil dette bli brukt der data finnes, mens det andre laget brukes i områdene uten målinger.

Et prosjekt kan inneholde:

• To fjell-lag
• To jord-lag

Ett fjell- og ett jordlag kan være landmålt, men dekker ikke hele området. De andre lagene dekker hele området, men har lavere nøyaktighet.

Ved volum- eller masseberegning ønsker man å:

• bruke landmålt data der det finnes
• bruke andre lag som fallback i resten av området.

Resultatet kan kontrolleres i:

• Quick Section
• 3D-visning

Denne funksjonen gjør det enklere å kombinere datasett med ulik kvalitet og dekning i volum- og masseberegninger.
